Примеры практических решений на базе репитера GSM REMOTEK RP-12

Ниже приведены следующие наиболее распространенные ситуации, в которых применение репитера Remotek RP12 позволяет получить отличный результат, сделав связь доступной там, где она раньше отсутствовала:
  • отражение сигнала от высотных зданий,
  • существенная удаленность объекта от базовой станции оператора,
  • подвальный или полуподвальный характер помещения.


  • Также приведен пример распределенной системы (т.е. системы состоящей из нескольких сервисных антенн) для обеспечения GSM связи в большом по площади помещении.

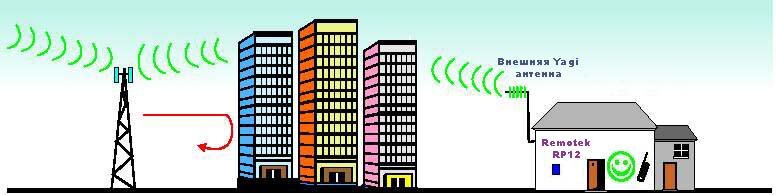

    Рисунок 1 показывает характерную ситуацию для больших городов, когда происходит отражение полезного сигнала от высотных зданий. При этом прием на первых этажах даже при незначительном удалении от базовой передающей станции оператора является неудовлетворительным или отсутствует вовсе.


    Рисунок 1. Отражение сигнала от высотных зданий

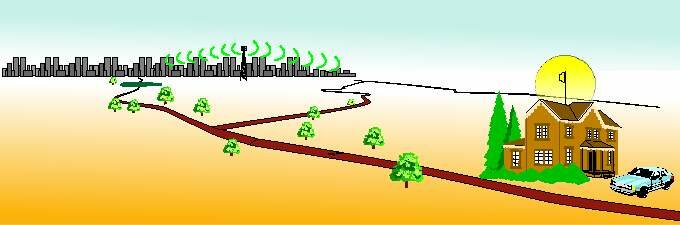

    На рисунке 2 изображена стандартная ситуация связанная с существенным удалением базовой станции оператора от места где необходимо обеспечить связь. Такая проблема часто возникает в загородных домах и дачах.


    Рисунок 2. Объект удаленный от базовой станции (загородный дом)

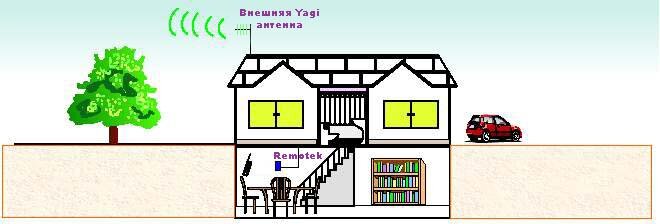

    Рисунок 3 отражает самую распространенную проблему - отсутствие связи в подвальных и полуподвальных помещениях. Это связано не только подземным характером размещения таких помещений, но и с существенным ослаблением сигнала при прохождении сквозь бетонные перекрытия полов(потолков).


    Рисунок 3. Пример подвального помещения

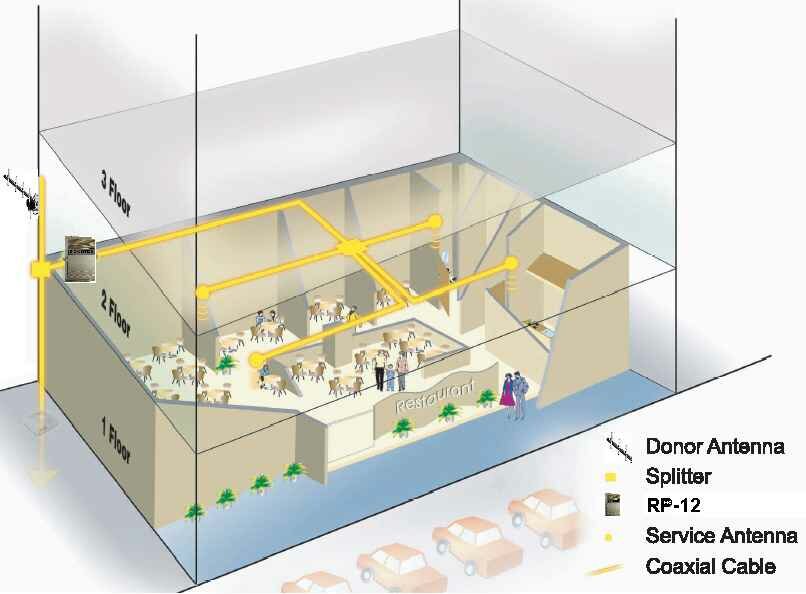

    На рисунке 4 показан пример применения репитера Remotek RP-12 в здании со сложной структурой. Для обеспечения требуемого качества сигнала были использованы четыре сервисные антены, равномерно распределенные по все площади помещения.


    Рисунок 4. Здание с большой площадью и межкомнатными перекрытиями



    Обратите также внимание на наличие перегородок в вашем помещении. Даже если общая площадь на которой необходимо обеспечить связи не велика (15м x 15м), но, например, посередине стена делит ваше помещение на две комнаты, то в зависимости от типа и толщины перекрытий может возникнуть необходимость установки дополнительных антенн (в каждую комнату своя антенна). По типу перекрытия можно разделить на следующие:

  • железные перегородки,
  • железобетонные (бетонные) стены,
  • кирпичные стены,
  • гипсокартонные перекрытия,
  • деревянные стены,
  • орголитовые перекрытия.

  • Здесь перекрытия приведены в порядке уменьшения ослабляющего воздействия на полезный сигнал оператора. То есть деревянные перекрытия ослабляют сигнал меньше чем, например, кирпичные. Однако, следует также учитывать толщину перекрытия.
